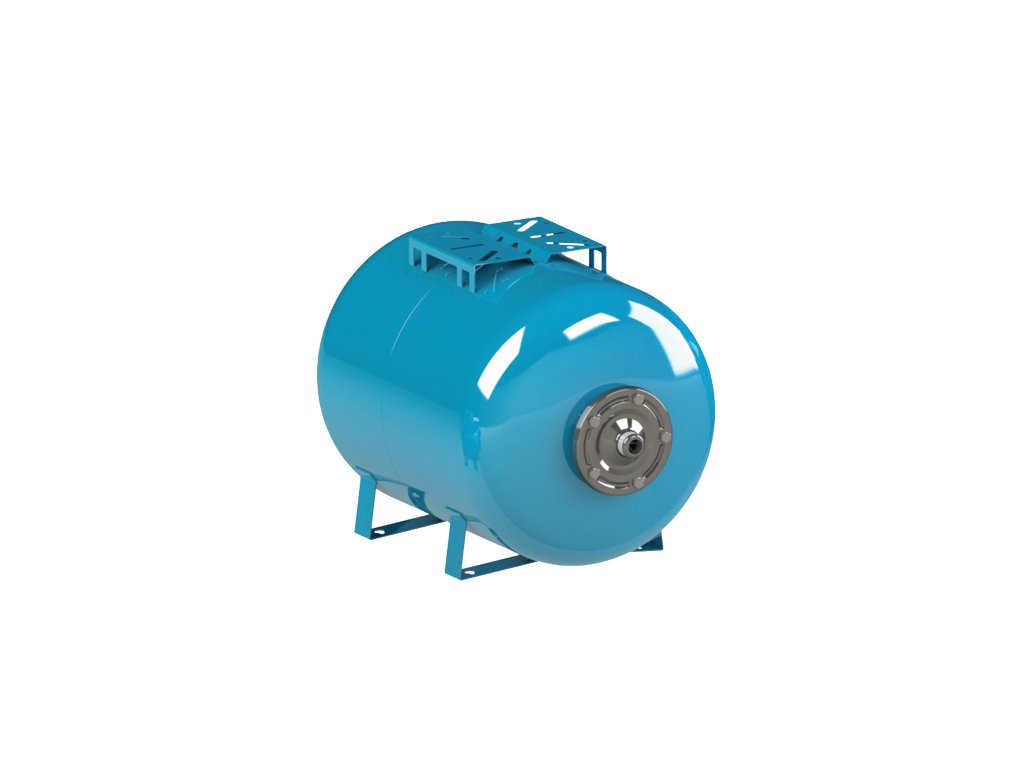

CIMM AFESB CE 50l 10bar ležatá tlaková nádoba

Detailní popis produktu

CIMM AFESB CE 50l 10bar ležatá tlaková nádoba

Použití tlakových expanzních nádob CIMM:

- tlakové nádoby k automatickým vodárnám

- systémy pro zvyšování tlaku

- zavlažovací systémy

- požární systémy

- ochrana proti rázu v potrubí v otopném popř.jiném uzavřeném systému jako expanzní nádoba

Výhody tlakových nádob CIMM:

- voda přichází do styku pouze s vakem, nikoli s pláštěm nádoby

- jednoduše vyměnitelný vak

- jmenovitý objem nádoby vychází až 3 krát menší než u nádob bez vaku

- minimální údržba

- vyloučení možnosti kontaminace u pitné vody

- provoz bez kompresoru pro doplňování vzduchového polštáře

Funkce:

Je-li připojeno čerpadlo v chodu, je dovnitř vaku přiváděno čerpané médium a vak se rozpíná. Po vypnutí čerpadla je tlakem plynu vak smršťován a voda je vytláčena z vaku do potrubí. Pro optimální funkci je doporučena hodnota počátečního tlaku plynu v nádobě asi 0,2 baru pod hodnotu zapínacího tlaku připojeného čerpadla. Hodnotu tohoto tlaku lze upravit pomocí ventilku v horní části nádoby (tlakovým vzduchem).V otopném systému nádoba pohlcuje zvýšený objem média vlivem teploty.

Konstrukce nádob:

Plášť nádoby je svařen z částí vyrobených z hlubokotažného ocelového plechu. Uvnitř tlakové nádoby je instalován pryžový vak, který je na jedné straně uchycen mezi pláštěm nádoby a odnímatelnou připojovací přírubou. Do prostoru mezi pryžovým vakem a stěnou nádoby je při výrobě natlakován interní plyn (dusík) pod počátečním inicializačním tlakem. Konstrukce nádoby zajišťuje, že čerpané médium nepřichází do styku s pláštěm nádoby-vysoká životnost nádob. Nádoby se vyrábí v horizontálním a vertikálním provedení, menší objemy i v tzv. IN LINE provedení pouze se závitem přímou instalaci do potrubí či na čerpadlo ve vertikální poloze. Připojovací příruba se dodává v základním pozinkovaném provedení .  Materiál vaku – butylová pryž. Povrchová úprava prášková barva.

ÚDRŽBA TLAKOVÉ NÁDOBY

Údržbu doporučujeme provádět 3x za rok.

1. Vypnout přívod el.proudu k čerpadlu.
2. Vypustíme vodu (otevřít kohoutek od studené vody)
3. Kohout nechat otevřený!!
4. Změřit tlak vzduchu v nádobě (ventilkem)
5. Tlak vzduchu v prázdné nádobě musí být o 0,2 baru nižší, než je zapínací tlak (spodní).
6. V případě potřeby dofoukat vzduch

Tlak v nádobě nesmí překročit max. přípustný tlak udávaný výrobcem!!
